Как защитить трубы и коммуникации при проходе через строительные конструкции

Представьте: в подвале нового многоквартирного дома через фундаментную стену проходит труба отопления. Спустя два сезона в месте прохода появляется влажное пятно, затем — подтёк. Труба в этом участке уже покрылась ржавчиной, а гидроизоляция стены нарушена. Причина банальна: при монтаже отверстие просто запенили или замазали раствором, не предусмотрев ни гильзу, ни уплотнение. Знакомая картина для многих эксплуатирующих организаций.

Проход трубы через стену, перекрытие или фундамент — это не просто дырка в бетоне. Это зона, где сходятся совершенно разные среды и нагрузки: конструкция здания живёт своей жизнью (усадка, температурные деформации), труба — своей (давление, нагрев, вибрация), а снаружи давят грунтовые воды или атмосферная влага. Если узел прохода спроектирован формально или собран «на глаз», проблемы проявятся в первые же годы эксплуатации.

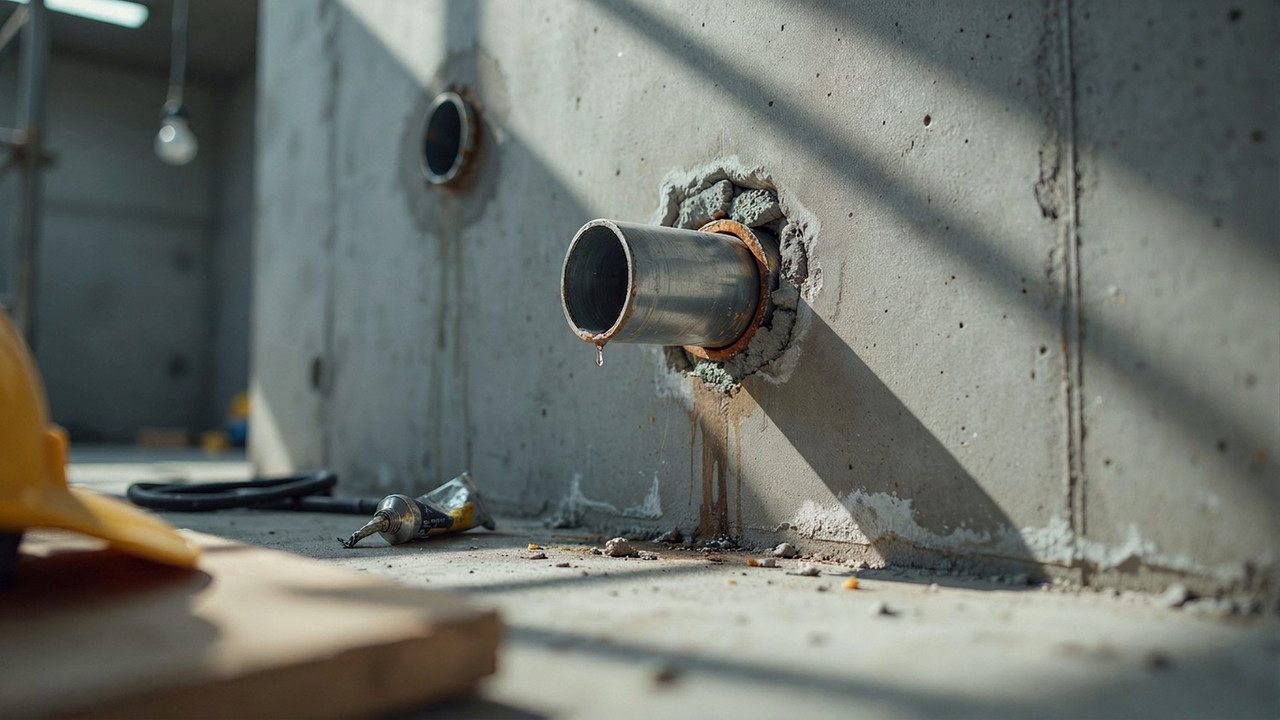

Почему место прохода — самое слабое звено

Любая строительная конструкция рассчитана на определённый характер нагрузок. Когда в стене или перекрытии появляется отверстие, нарушается сплошность материала, и вокруг него концентрируются напряжения. Сама по себе труба, пропущенная сквозь бетон, не создаёт герметичного соединения: у стали и у бетона разные коэффициенты теплового расширения, разная жёсткость, разная реакция на влагу.

Что происходит без защиты прохода:

• Вибрация от насосов или теплоносителя передаётся на конструкцию, постепенно расшатывая заделку.
• При нагреве труба удлиняется и трётся о края отверстия, разрушая раствор или герметик.
• В зазор между трубой и стеной проникает вода — сначала капиллярно, потом под давлением.
• В месте контакта разнородных материалов ускоряется электрохимическая коррозия.
• При пожаре незащищённый проход превращается в канал для распространения дыма и огня между этажами или отсеками.

Каждый из этих факторов по отдельности не критичен. Вместе они за два-три года превращают аккуратный узел в источник протечек, сквозняков или нарушения пожарной безопасности.

Что говорят нормативы и какие элементы прохода существуют

Проектирование узлов прохода регулируется несколькими сводами правил. СП 73.13330 определяет требования к монтажу внутренних санитарно-технических систем, СП 60.13330 — к отоплению и вентиляции, а в части пожарной защиты проходов ориентиром служит ФЗ-123 и соответствующие ГОСТы. Общее правило: труба не должна контактировать с материалом конструкции напрямую, а сам проход обязан сохранять огнестойкость ограждения и его герметичность.

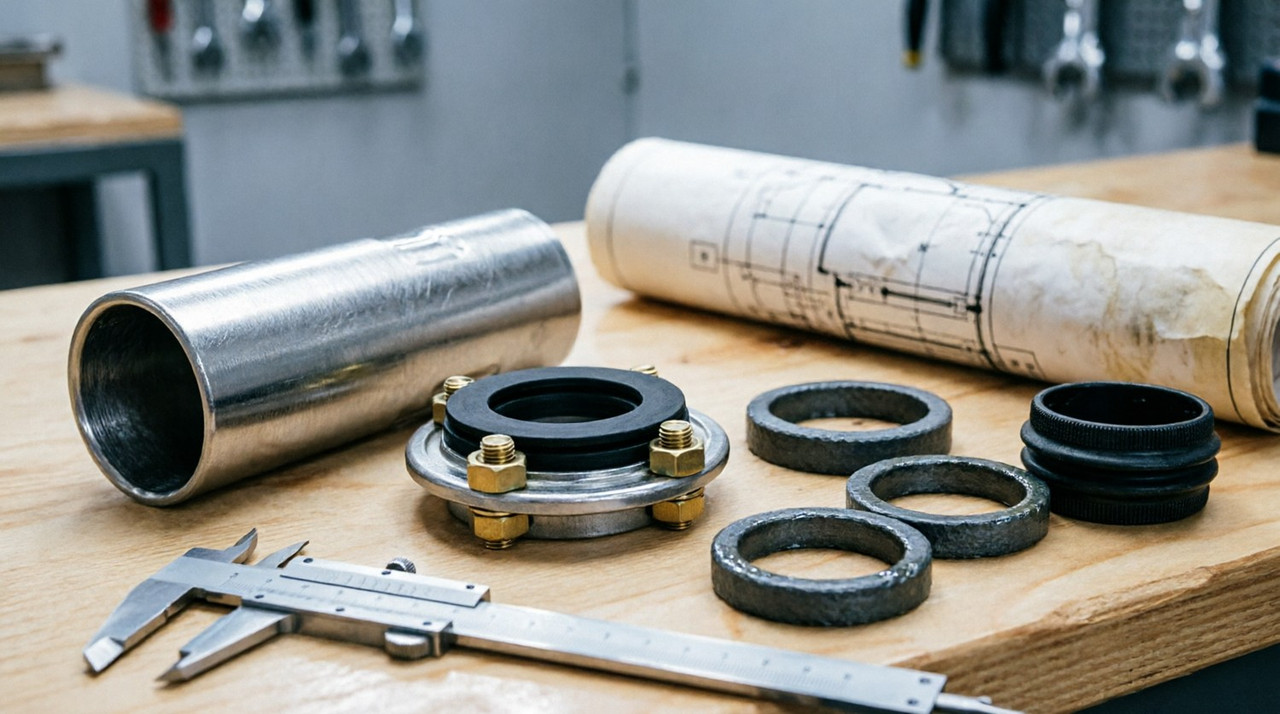

Конструктивно узел прохода собирается из нескольких элементов. Основа — гильза (отрезок трубы большего диаметра, заложенный в конструкцию на этапе её возведения). Между гильзой и рабочей трубой размещается уплотнение: набивка, эластичная манжета или сальниковое устройство. Для напорных коммуникаций и ответственных участков применяют сальниковые уплотнения — они обеспечивают регулируемую плотность обжатия набивки и допускают обслуживание без разборки всего узла. В качестве одного из примеров подобных конструкций можно привести решения mkus.ru.

Важный нюанс: гильза должна выступать за плоскость конструкции на 20–30 мм с каждой стороны, а зазор между ней и трубой оставляют не менее 5 мм для компенсации линейных расширений.

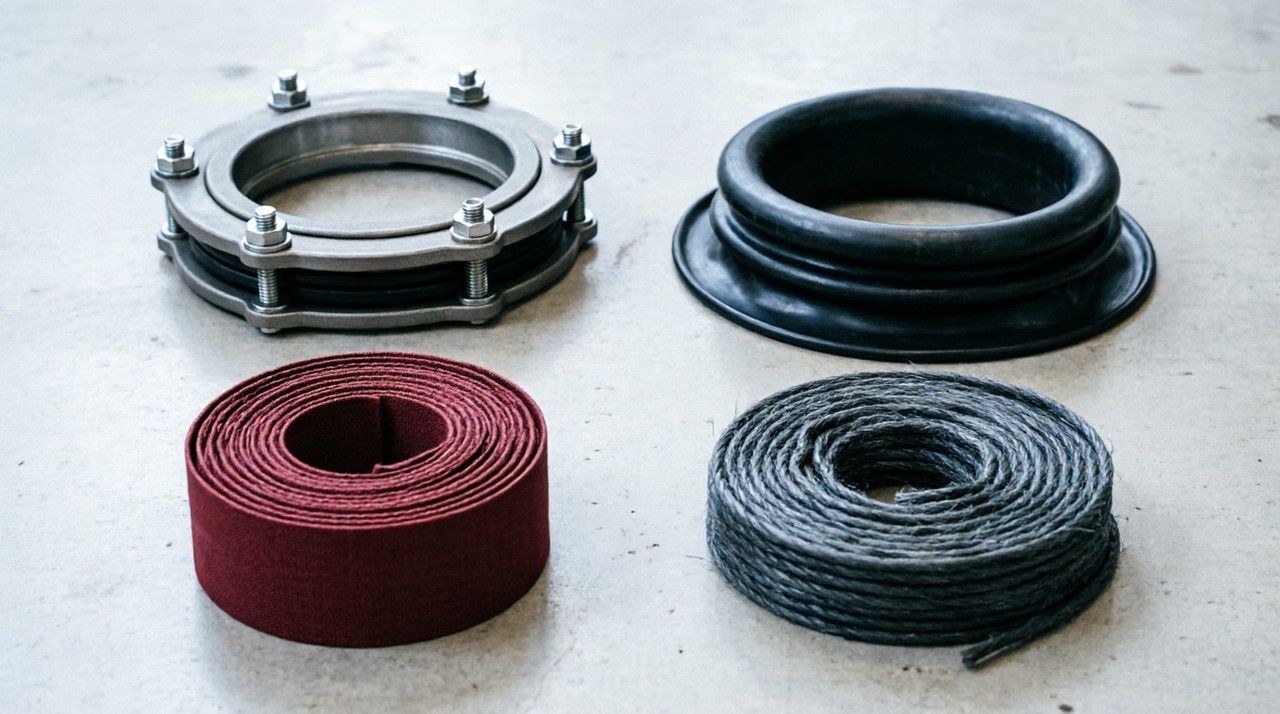

Основные способы герметизации и защиты прохода

Выбор конкретного решения зависит от того, какая труба проходит через конструкцию, в каком направлении и в каких условиях работает.

1. Сальниковые уплотнения. Классический вариант для стальных трубопроводов. В кольцевой зазор между трубой и гильзой укладывается набивка (пеньковая, графитовая, терморасширенная), которая поджимается грундбуксой. Плюс — возможность подтянуть уплотнение при износе без демонтажа. Минус — требует периодического обслуживания.
2. Эластичные манжеты и мембраны. Резиновые или силиконовые элементы, обжимающие трубу в месте прохода. Хорошо работают на пластиковых и металлопластиковых трубах, где нет высоких температур. Устанавливаются быстро, не требуют специального инструмента.
3. Набивка герметиком или огнезащитным составом. Применяется для небольших отверстий и кабелей. Для труб диаметром свыше 50 мм чистая заделка герметиком не рекомендуется: при нагреве труба оторвёт адгезию.
4. Терморасширяющиеся подушки и муфты. Специальные элементы, которые при повышении температуры разбухают и сами перекрывают отверстие. Ключевой компонент огнезащиты пластиковых труб: при пожаре полимерная труба выгорает, а подушка расширяется и закрывает проём.
5. Комбинированные проходные узлы. Готовые изделия, где гильза, уплотнение и крепёж собраны в единый блок. Удобны при массовом монтаже в типовых проектах.

Пожарная защита: почему проходу уделяют отдельное внимание

Стена или перекрытие между этажами и пожарными отсеками имеют нормируемый предел огнестойкости — REI 60, REI 90, REI 150 и так далее. Любое отверстие в такой конструкции снижает её сопротивление огню, если не восстановлено до исходного уровня.

Для стальных труб задача сводится к тому, чтобы зазор не стал каналом для дыма. Здесь работают сальниковые набивки из терморасширенного графита или минеральные маты в сочетании с огнезащитным герметиком. Для полимерных труб ситуация сложнее: сама труба горит и плавится. В этом случае на неё устанавливают терморасширяющуюся муфту или подушку, которая при 120–160 °C увеличивается в объёме в 5–10 раз и пережимает отверстие.

Типичная ошибка — заделать проход монтажной пеной или обычной штукатуркой. Ни то ни другое не является огнезащитным материалом, и при проверке инспектор МЧС выпишет предписание на устранение.

Гидроизоляция и защита от коррозии в зоне прохода

Если конструкция контактирует с грунтом или водой — фундамент, стена подвала, кровля, — узел прохода становится потенциальной точкой протечки. Гидроизоляционный ковёр или обмазочная защита стены должны быть непрерывно заведены на гильзу и обжаты хомутом или фланцем.

Несколько правил, которые помогают избежать проблем:

• Наружную поверхность гильзы очищают и грунтуют перед нанесением гидроизоляции.
• Зазор между трубой и гильзой со стороны давления заполняют водостойким составом или сальниковой набивкой, а не просто раствором.
• Для труб, работающих с перепадом температур, предусматривают компенсационный зазор, чтобы линейное расширение не разрывало гидроизоляцию.
• Стальную трубу в зоне прохода защищают антикоррозионным покрытием на длину не менее 200 мм в обе стороны от гильзы.

Пренебрежение любым из этих пунктов приводит к одному результату: вода находит путь по поверхности трубы или через микротрещины в заделке, а через год-два в помещении появляется сырость и разрушение отделки.

Частые ошибки при устройстве проходов

Опыт монтажных и эксплуатирующих организаций показывает, что большинство дефектов в узлах прохода возникают из-за одних и тех же просчётов:

• Гильзу не закладывают на этапе бетонирования, а пробивают отверстие перфоратором постфактум. Края получаются неровными, бетон растрескивается, и герметизация ложится плохо.
• Диаметр отверстия делают «впритык», не оставляя зазора на расширение и обслуживание.
• Трубу фиксируют жёстко непосредственно в месте прохода, не давая ей двигаться при нагреве. В итоге нагрузка передаётся на конструкцию или на сварные швы.
• Используют один тип уплотнения для всех проходов, не учитывая разницу между отоплением, водоснабжением и канализацией.
• Забывают о ревизии: сальник раз в несколько лет нужно подтягивать или менять набивку, а манжету — проверять на эластичность.

Каждая из этих ошибок обходится дешевле на этапе монтажа и кратно дороже при эксплуатации, когда для ремонта приходится вскрывать перекрытие или откапывать фундамент.

Итог

Проход трубы через строительную конструкцию — маленький узел, от которого зависит герметичность, огнестойкость и долговечность всей системы. Универсального решения здесь нет: для напорной стальной магистрали в подвале нужен один подход, для пластиковой канализации в перекрытии — другой, для кабельного лотка в противопожарной стене — третий. Но логика общая: труба не должна касаться конструкции, зазор обязан быть уплотнён и защищён от воды и огня, а сам узел — допускать обслуживание без разрушения стены или перекрытия.

Если продумать эти детали на стадии проекта и не экономить на гильзах, сальниковых уплотнениях и огнезащите, коммуникации прослужат расчётный срок без протечек, предписаний и внеплановых ремонтов. А это, в конечном счёте, и есть та самая экономия, ради которой и стоит делать правильно с первого раза.
